Paslen.com – Hallo pasleners para peserta didik (siswa-siswi) yang sedang mencari dan belajar dijurusan Teknik Kendaraan Ringan Otomotif (TKRO), tentunya untuk materi belajar produktif itu beragam, salah satu mata pelajaran yang ada dijurusan ini adalah Gambar Teknik. Sudah tahu kah kamu kenapa sih siswa TKR itu harus belajar ini dan pentingkah menggambar teknik itu? Seperti apa sih gambar teknik dan apa fungsinya?
Berikut ini akan kami bahas untuk kalian dimulai dari fungsi, standar gambar teknik dan alat-alat serta cara penggunaannya. Selamat belajar dan menyimak materinya ya.
A. Fungsi Gambar
Gambar merupakan sebuah alat untuk menyatakan maksud, terutama bagi orang-orang teknik. Oleh karena itu gambar sering juga disebut sebagai bahasa Teknik. Sebagai bahasa teknik, diharapkan sebuah gambar dapat meneruskan keterangan-keterangan secara tepat & obyektif.
Dalam bidang otomotif, gambar proyeksi, gambar potongan sering digunakan untuk menunjukkan bentuk dan nama komponen bagian luar, menunjukkan bentuk dan nama komponen bagian dalam serta membantu menjelaskan prinsip-prinsip kerja mesin.
Simbol-simbol, kode-kode dan diagram kerja/rangkaian sistem kelistrikan juga digunakan pada bidang otomotif. Bahkan pada mobil-mobil baru selalu disertakan buku manual (manual book) yang berisi gambar-gambar dan keterangan tentang mobil tersebut. Penunjukkan gambar-gambar dalam buku manual dapat mempermudah para mekanik dan pemiliki kendaraan untuk memelihara/servis serta memperbaiki kendaraan.
Gambar teknik mempunyai beberapa fungsi yaitu :
- Penyampaian Informasi
Gambar mempunyai tugas menyampaikan maksud dari perancang dengan tepat kepada pihak lain misalnya perencanaan proses, pembuatan, pemeriksaan dan perakitan produk/ komponen.
Apabila kita mengamati proses pembuatan produk/komponen mesin, selalu kita temukan gambar. Gambar tersebut digunakan sebagai petunjuk untuk menentukan bentuk dan ukuran-ukuran produk/komponen mesin yang akan dibuat.
Simbol-simbol, kode-kode dalam bentuk diagram rangkaian kelistrikan digunakan untuk menyampaikan informasi tentang komponen-komponen kelistrikan, jalur-jalurpengawatan dan sebagainya. Apabila rangkaian kelistrikan digambar dengan gambar aslinya, maka ilustrasinya akan menjadi rumit dan sulit untuk dimengerti.
- Pengawetan dan Penyimpanan
Gambar merupakan data teknis yang tepat. Teknologi dari suatu perusahaan dipadatkan dan dikumpulkan pada gambar. Oleh karena itu gambar bukan saja diawetkan untuk mensuplai bagian-bagian produk untuk perbaikan, tetapi gambar-gambar digunakan sebagai bahan informasi untuk perencanaan baru di kemudian hari. Untuk ini diperlukan cara penyimpanan , kodifikasi nomor urut gambar dan sebagainya.
- Penuangan gagasan dan Pengembangan
Gagasan-gagasan baru untuk pengembangan pada awalnya masih berupa konsep abstrak yang terlintas dalam pikiran. Konsep abstrak tersebut kemudian diwujudkan dalam bentuk gambar sketsa, kemudian gambar sketsa diteliti, dievaluasi secara berulang-ulang sehingga didapatkan gambar-gambar baru yang sempurna.
Dengan demikian gambar tidak hanya melukiskan gambar, tetapi berfungsi juga sebagai peningkat daya berfikir, sekaligus untuk penuangan gagasan-gagasan baru untuk pengembangan.
B. Standar Gambar Teknik
Standar gambar teknik merupakan suatu keseragaman yang telah disepakati bersama dengan tujuan untuk menghindari salah pengertian dalam komonikasi teknik. Orang-orang terkait dalam bidang gambar teknik perlu mengetahui tentang standar. Orang-orang terkait tersebut antara lain siswa pada kelompok teknologi dan industri, para perencana produk, operator mesin, operator perakitan, mekanik dan pengontrol mutu dari suatu produk/mesin.
Standar gambar teknik dapat diberlakukan di dalam lingkungan perusahaan, antar perusahaan/industri di dalam suatu negara, bahkan standar gmbar teknik dapat diberlakukan pada industri antar negara yang dikenal dengan Standar Internasional atau disingkat S 1.
Negara-negara yang sudah membuat standar antara lain :
- Jepang ( JIS )
- Belanda ( NEN )
- Jerman ( DIN )
- Indonesia ( SII )
- Standar Internasional ( ISO )
ISO (Internasional Standardization for organization)bertujuan untuk menyatukan pengertian teknik antar bangsa dengan jalan membuat standar. Standar yang dibuat tersebut kemudian dibawa ke forum internasional dengan tujuan :
- Memudahkan perdagangan nasional maupun internasional
- Memudahkan komunikasi teknik
- Bagi negara-negara berkembang, dapat memberi petunjuk-petunjuk praktis pada persoalan khusus dalam bidang teknik.
C. Memahami Alat-Alat Gambar dan Cara Penggunaannya
Untuk dapat menggambar teknik dengan baik diperlukan alat-alat gambar yang lengkap dan cara menggunakan, membersihkan dan menyimpan alat-alat dengan baik.
Alat-alat gambar yang bisa digunakan dalam mengambar teknik antara lain :
- Kertas gambar dengan standarnya (ukurannya)
Macam-macam kertas gambar yang digunakan sesuai dengan tujuan gambar meliputi :
- Kertas gambar untuk tata letak. Untuk gambar tata letak dengan pensil dipergunakan kertas gambar putih biasa, kertas sketsa atau kertas milimeter.
- Kertas gambar untuk gambar asli. Gambar asli digambar pada kertas kalkir, karena gambar cetak biru (blueprint) atau cetak kontak dibuat langsung dari gambar tersebut. Kualitas kertas yang baik adalah tahan lama, tahan lembab, mudah untuk menggambar pensil/tinta dan mudah dicetak kembali.
- Film gambar dipergunakan untuk gambar yang teliti, dapat disimpan untuk jangka waktu yang lama dan tidak boleh memuai maupun menyusut.
Kertas gambar mempunyai ukuran panjang dan lebar yang sudah terstandar. Sesuai dengan sistem ISO(International Standardization for Organization) dan NNI (Nederland Normalisatie Instituet), ukuran kertas gambar ditentukan sebagai berikut (lihat tabel 1).

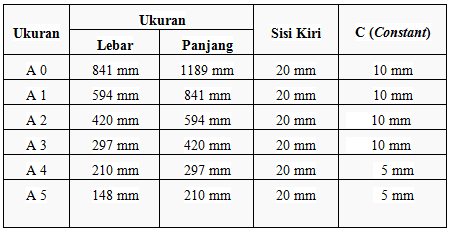

Tabel 1 ukuran kertas gambar
Keterangan : C (Constan) pada tabel adalah ukuran tepi bawah, tepi atas dan tepi kanan. Sedangkan tepi kiri untuk setiap ukuran kertas gambar ditetapkan 20 mm hal ini di maksudkan agar gambar-gambar yang akan dibundel tidak terganggu gambarnya.
Dari ukuran kertas pada tabel maka untuk mendapatkan ukuran kertas A 1 didapat dari A 0 dibagi dua, ukuran kertas A 2 didapat dari A 1 dibagi dua, ukuran kertas A 3 didapat dari A 2 dibagi dua dan ukuran kertas A 4 didapat dari A 3 dibagi dua.
Kertas gambar Ukuran A 0
Ukuran kertas gambar dengan garis tepi
- Pensil, Pena atau Rapido dan Penggunaannya
Pensil yang dipakai untuk menggambar ada tiga macam yaitu pensil biasa, pensil yang dapat diisi kembali, dan pensil mekanik. Ketiga jenis pensil ini memiliki tingkat kekerasan tertentu mulai dari yang lunak sampai keras. Adapun tingkat kekerasan pensil dapat dilihat pada tabel 2.

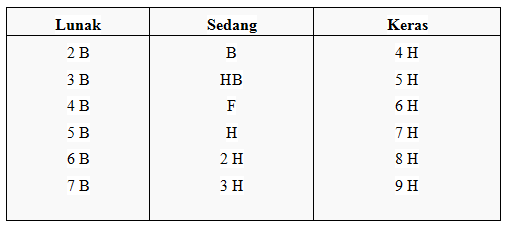

Tabel 2 Tingkat Kekerasan Pensil
Angka di depan huruf H menunjukkan tingkat kekerasannya (semakin besar angkanya semakin keras). Sedangkan angka di depan huruf B menunjukkan kelunakannya (semakin lunak, angkanya semakin besar).
- Jangka dan Kelengkapannya.
Jangka adalah alat yang berfungsi untuk membuat lingkaran atau busur lingkaran baik dengan ujung pensil atau dengan tinta.
Macam – macam jangka yang biasa digunakan untuk menggambar terdiri atas :
- Jangka besar dipergunakan untuk menggambar lingkaran dengan diameter 100 mm sampai 200 mm.
- Jangka sedang dipergunakan untuk menggambar lingkaran dengan diameter 50 mm sampai dengan 100 mm
- Jangka kecil (jangka pegas) dipergunakan untuk menggambar lingkaran dengan diameter 5 mm sampai dengan 50 mm
- Jangka orleon dipergunakan untuk membuat lingkaran yang tidak dapat dibuat oleh jangka kecil. Jangka orleon ini dapat dipergunakan menggambar lingkaran dengan diameter 1 mm sampai dengan 5 mm.
Jangka disimpan di dalam kotak jangka sesuai dengan tempat dan bentuk dari jangka tersebut.
- Penggaris dan Cara Penggunaannya
Untuk menggambar dipergunakan beberapa macam penggaris antara lain :
- Penggaris segitiga : sepasang segitiga terdiri dari segitiga siku sama kaki, dan sebuah segitiga siku-siku 600.
- Penggaris – T (teken hak) : sebuah penggaris – T terdiri dari sebuah kepala dan sebuah daun. Penggaris – T digunakan untuk menarik garis-garis horizontal dengan cara menekankan kepala Teken hak pada tepi kiri dari meja gambar dan menggesernya ke atas atau ke bawah.
- Penggaris/mistar skala yaitu mistar untuk mengukur dengan ukuran skala, misalnya skala 1 : 2, 1 : 3 dan seterusnya.
Untuk mengetahui ketiga macam penggaris tersebut perhatikan gambar dibawah ini.
Penggunaan Penggaris Segitiga
Sepasang penggaris segitiga dapat digunakan untuk membuat garis tegak lurus atau garis-garis sejajar, baik tegak maupun mendatar caranya sebagai berikut :
- Letakkan mistar 45o mendatar dengan posisi 1!
- Letakkan mistar 30o / 60o rapat pada sisi bawah dan peganglah/tekan!
- Untuk membuat garis-garis sejajar sumbu x, geserkan mistar 45oke atas atau ke bawah (lihat anak
panah) sesuai dengan kebutuhan! - Untuk membuat garis-garis sejajar sumbu Y atau garis-garis yang tegak lurus sumbu x, putarkan mistar 45o menjadi posisi 2
- Dengan cara menggeser mistar 45o pada posisi 1 dan memutar mistar 45o ke posisi 2, kita dapat membuat garis-garis mendatar maupun garis-garis tegak
Pemeliharaan Penggaris / Mistar Segitiga
Yang perlu diperhatikan untuk pemeliharaan penggaris segitiga adalah :
- Sebelum digunakan, penggaris harus dibersihkan terlebih dahulu dengan lap atau jika perlu dicuci. Penggaris yang tidak dibersihkan akan mengotori kertas gambar.
- Penggaris jangan digunakan untuk membantu memotong kertas, ataupun digunakan untuk mengetok/memukul yang berakibat penggaris menjadi lecet, sehingga jika dipakai untuk menggambar maka hasil garisnya tidak lurus lagi

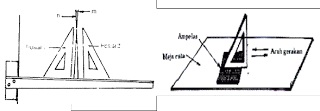

- Sebelum dipakai penggaris lebih baik diperiksa terlebih dahulu ketegaklurusannya, yaitu dengan meletakkan penggaris segitiga pada garis lurus (di atas segitiga lainnya) lihat gambar berikut ini.
- Tempatkan penggaris segitiga pada posisi 1 dan buatlah garis (m) !
- Kemudian baliklah penggaris segitiga pada posisi 2 dan buatlah garis (n) !
- Jika garis m dan n yang dibuat hasilnya tidak sejajar (berimpit) maka penggaris tersebut harus diluruskan, yaitu dengan cara menggosokkan penggaris segitiga yang lengkung tersebut pada ampelas yang diletakkan di atas meja rata atau meja kaca (lihat gambar diatas tadi). Periksa kembali penggaris segitiga tersebut sampai garis yang dihasilkan sejajar/berimpit
- Macam – Macam Mal
Macam – macam mal yang dipergunakan untuk menggambar teknik terdiri atas mal huruf, mal busur (kurva), mal lingkaran, mal elips dan mal khusus (tanda-tanda pengerjaan dan semacamnya).

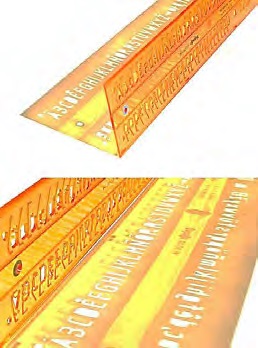

- Mal Huruf dan Angka
Mal huruf dan angka adalah sebuah alat gambar yang digunakan untuk menggambar huruf dan angka, agar diperoleh tulisan yang rapi dan seragam dan mengikuti standar ISO. Mal ini dipergunakan untuk membuat huruf dan angka dengan perantaraan pensil mekanik/rapido. Mal huruf mempunyai ukuran 0,25; 0,35; 0,5; 0,7; 1,4; dan 2 mm, lihat gambar berikut ini :
- Mal Busur (Mal Kurva)
Mal busur (mal kurva) dipergunakan untuk membuat lengkungan-lengkungan yang teratur misalnya lengkungan parabola, hiperbola, epicicloida, hipocicloida dan semacamnya. Contoh penggunaannya perhatikan gambar … . Untuk garis yang memotong 1, 2, dan 3 mal ditempatkan pada posisi 1, sedangkan untuk titik-titik 4, 5 dan 6, mal digeser pada posisi 2 sehingga didapat lengkungannya.

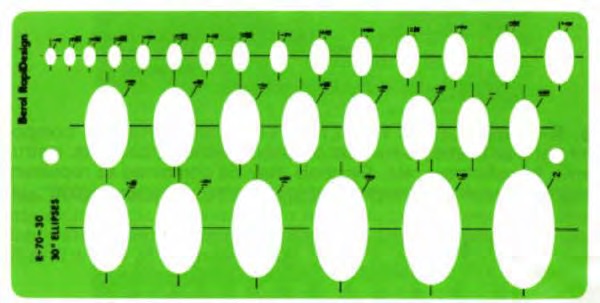

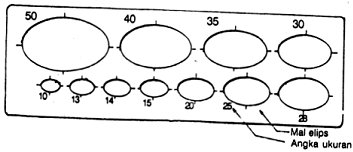

- Mal Elips
Mal elips dipergunakan untuk membuat elips misalnya gambar–gambar silinder, cincin poros dan bentuk–bentuk elips kainnya.
Contoh gambar di bawah merupakan gambar yang dibuat dengan pertolongan mal elips.

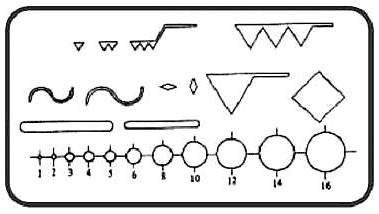

- Mal / Sablon dengan Bentuk lain
Mal/sablon dengan bentuk lain yang khusus ini mempunyai bentuk bermacam–macam. Misalnya untuk simbol–simbol pengerjaan, tanda pengerjaan, anak panah, lingkaran, simbol–simbol dan konstruksi pipa, konstruksi listrik dan lain–lain. Salah satu contoh mal dengan bentuk lain adalah mal untuk tanda pengerjaan (lihat gambar berikut ini) :
- Penghapus dan Pelindung Penghapus
Penghapus dipergunakan untuk menghapus garis pensil yang tidak berguna agar tidak merusak kertas gambar dan tidak meninggalkan warna pada kertas gambar pergunakan penghapus putih yang halus.
Pelindung penghapus dipergunakan untuk menghilangkan garis yang berdekatan. Dengan alat ini garis–garis yang perlu dapat terlindung dari penghapusan. Hanya garis, atau bagian garis yang salah dapat dihapus, lihat gambar berikut ini :

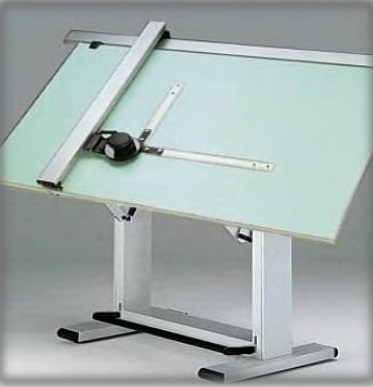

- Papan Gambar dan Meja gambar
Papan gambar ukurannya disesuaikan dengan ukuran kertas, misalnya untuk kertas ukuran A0 mempunyai ukuran 1200 mm x 900 mm, kertas ukuran A1 mempunyai ukuran 600 mm x 450 mm. Papan gambar harus mempunyai permukaan yang rata dan tepi yang lurus, agar kepala dari penggaris – T dapat digeser. Gambar 1.25 menunjukkan sebuah standar papan gambar khusus yang dapat diatur ketinggiannya maupun kemiringannya. Papan gambar khusus yang dipasang di atas sebuah standar ini disebut juga meja gambar.

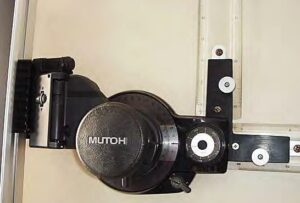

- Mesin Gambar
Mesin gambar adalah sebuah alat yang dapat menggantikan alat–alat gambar lainnya seperti busur derajat, pengganti – T, segitiga dan ukuran. Gambar berikut menunjukkan mesin gambar jenis kereta pada mesin ini pasangan penggaris dan alat putarnya ditempatkan pada sebuah kereta vertikal yang penggarisnya dapat digerakkan secara vertikal dan keseluruhannya dapat digerakkan secara horisontal pada kereta horisontal.
Itulah sekilas pembahasan materi pada mata pelajaran Gambar Teknik untuk kamu yang sekolah dijurusan Teknik Kendaraan Ringan Otomotif (TKRO) yang wajib untuk dipelajari, semoga bermanfaat dan bisa menjadi bahan referensi ya, sampai jumpa di pembahasan dan materi-materi berikutnya dari kami ya.
