Paslen.com – Hallo pasleners yang sedang belajar dan mencari materi seputar gerbang logika dasar pada pelajaran Sistem Komputer. Bagi kalian yang sedang menggeluti dunia IT dan Elektronika, tentunya mengetahui dan mempelajari materi ini adalah suatu hal yang penting dipelajari. Untuk itu kami akan menyajikan materi yang diawali dari Pengertian Gerbang Logika Dasar, Fungsi Gerbang Logika, Jenis-Jenis Gerbang Logika dan Simbolnya disertai Tabel kebenarannya.

Apakah kamu tau istilah gerbang logika? Gerbang logika sering digunakan untuk merancang dan mendesain sebuah sistem yang dikendalikan oleh input digital dan menghasilkan sebuah output yang bergantung pada rangkaian logika itu sendiri.

Sebelum masuk ke artikelnya, kami mau memberi tahu sesuatu nih, kamu dapat memperdalam pengetahuan kamu mengenai gerbang logika ini di Dicoding loh. Materi logic gate ini dapat kamu temukan dan kamu pelajari di Pengenalan ke Logika Pemrograman (Programming Logic 101).

Pengertian Gerbang Logika Dasar

Pengertian Gerbang Logika Dasar atau dalam bahasa Inggris disebut dengan Logic Gate adalah dasar pembentuk Sistem Elektronika Digital yang berfungsi untuk mengubah satu atau beberapa Input (masukan) menjadi sebuah sinyal Output (Keluaran) Logis. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

Gerbang Logika yang diterapkan dalam Sistem Elektronika Digital pada dasarnya menggunakan Komponen-komponen Elektronika seperti Integrated Circuit (IC), Dioda, Transistor, Relay, Optik maupun Elemen Mekanikal.

Fungsi Gerbang Logika

Gerbang logika memiliki fungsi untuk melakukan fungsi logika dasar untuk membentuk sirkuit digital yang terintegrasi. Kebanyakan logic gate menggunakan bilangan biner 0 atau 1 bisa juga disebut true atau false. Biasanya terdiri dari dua buah nilai input dan satu nilai output.

Tabel Kebenaran

Tabel kebenaran adalah tabel yang digunakan untuk melihat nilai kebenaran dari suatu pernyataan. Di sini tabel kebenaran dapat diartikan sebagai tabel yang berisi kombinasi-kombinasi variabel masukan (input) yang menghasilkan keluaran (output) yang logis.

Jenis-Jenis Gerbang Logika Dasar dan Simbolnya

Terdapat 7 jenis Gerbang Logika Dasar yang membentuk sebuah Sistem Elektronika Digital, yaitu : Gerbang AND, Gerbang OR, Gerbang NOT, Gerbang NAND, Gerbang NOR, Gerbang X-OR (Exclusive OR) dan Gerbang X-NOR (Exlusive NOR)

Tabel yang berisikan kombinasi-kombinasi Variabel Input (Masukan) yang menghasilkan Output (Keluaran) Logis disebut dengan “Tabel Kebenaran” atau “Truth Table”. Input dan Output pada Gerbang Logika hanya memiliki 2 level. Kedua Level tersebut pada umumnya dapat dilambangkan dengan :

  • HIGH (tinggi) dan LOW (rendah)
  • TRUE (benar) dan FALSE (salah)
  • ON (Hidup) dan OFF (Mati)
  • 1 dan 0

Contoh Penerapannya ke dalam Rangkaian Elektronika yang memakai Transistor TTL (Transistor-transistor Logic),  maka 0V dalam Rangkaian akan diasumsikan sebagai “LOW” atau “0” sedangkan 5V akan diasumsikan sebagai “HIGH” atau “1”.

Jenis-Jenis Gerbang Logika Dasar

Berikut ini adalah Penjelasan singkat mengenai 7 jenis Gerbang Logika Dasar beserta Simbol dan Tabel Kebenarannya.

  1. Gerbang AND (AND Gate)

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

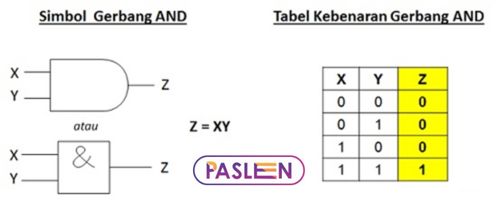

Simbol dan Tabel Kebenaran Gerbang AND (AND Gate)

  1. Gerbang OR (OR Gate)

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.

Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

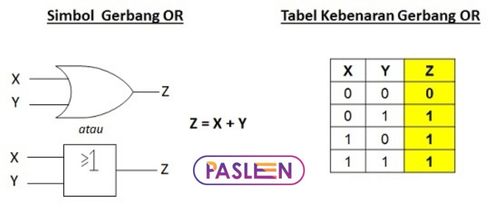

Simbol dan Tabel Kebenaran Gerbang OR (OR Gate)

  1. Gerbang NOT (NOT Gate)

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.

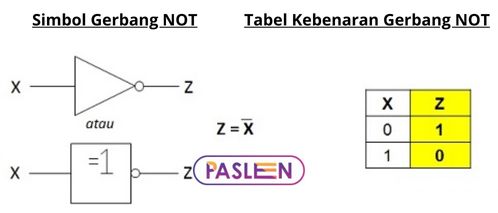

Simbol dan Tabel Kebenaran Gerbang NOT (NOT-Gate)

  1. Gerbang NAND (NAND Gate)

Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.

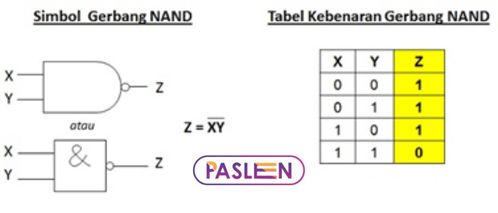

Simbol dan Tabel Kebenaran Gerbang NAND (NAND-Gate)

  1. Gerbang NOR (NOR Gate)

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

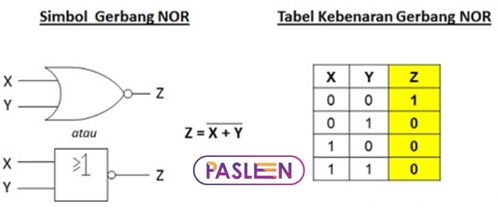

Simbol dan Tabel Kebenaran Gerbang NOR (NOR-Gate)

  1. Gerbang X-OR (X-OR Gate)

X-OR adalah singkatan dari Exclusive OR yang terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output) Logika. Gerbang X-OR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan-masukannya (Input) mempunyai nilai Logika yang berbeda. Jika nilai Logika Inputnya sama, maka akan memberikan hasil Keluaran Logika 0.

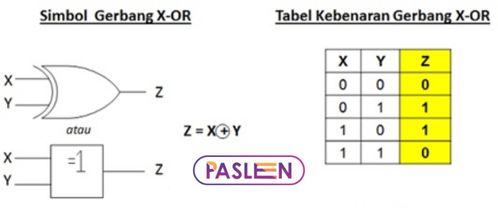

Simbol dan Tabel Kebenaran Gerbang X-OR (X-OR-Gate)

  1. Gerbang X-NOR (X-NOR Gate)

Seperti Gerbang X-OR,  Gerban X-NOR juga terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda. Hal ini merupakan kebalikan dari Gerbang X-OR (Exclusive OR).

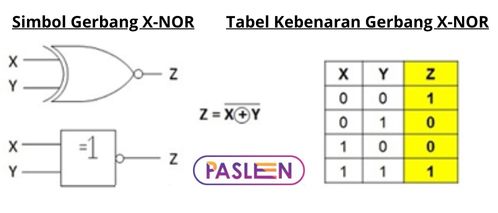

Simbol dan Tabel Kebenaran Gerbang X-NOR (X-NOR-Gate)

Itulah pembahasan materi seputar gerbang logika dasar dan jenis-jenisnya, mudah-mudah bisa menjadi bahan referensi dan pembelajaran buat kamu yang sedang menempuh pendidikan di dunia IT dan Elektronika ataupun kamu siswa-siswi yang sedang belajar di tingkat SMK yang memilih jurusan TKJ, RPL, Multimedia dan Elektonika, tentunya pelajaran Gerbang Logika Dasar ini masuk ke kurikulum yang harus kamu pelajari, biasanya pada mata pelajaran Sistem Komputer (Siskom).

Sampai disini dulu ya, pembahasan kita kali ini semoga bisa bermanfaat buat pasleners yang sedang mempelajari materi tentang Gerbang Logika Dasar, sampai jumpa dipembahasan dan materi-materi berikutnya dari kami.
